H5QT型圈带传动平衡机

型号:H5QT
尺寸:

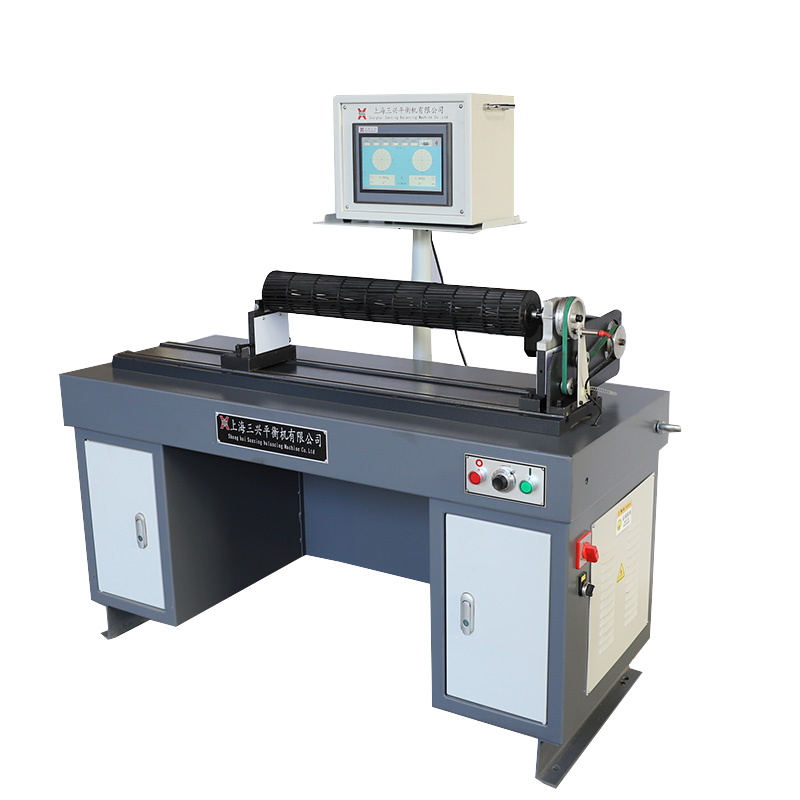

H5QT型圈带传动卧式硬支承平衡机
贯流风叶平衡机特点:
主要应用于空调的贯流风叶及其他类似旋转工件的平衡校正。
本机采用圈带驱动,保证了工件的平衡质量及精度、具有装卸方便、启动快、工作效率高等特点。
测量系统采用新型微机测量电控箱,转速、量值、相位显示直观,转子的6种类型可任选,机电换能器采用压电式传感器,输出量大、体积小、性能稳定。


技术参数 合作案例 图片
1型号(Type)H5QT
2工件最大质量(kg)
Mass Range of workpiece(kg)
5
3工件最大直径(mm)
Max. Outside Diameter of Workpiece (mm)
φ150
4两支承轴间距离(mm)
Distance between two bearing supports of the workpiece journal(mm)
20~550
5支承轴颈范围(mm)
Juornal dia.of workpieces(mm)
φ3~φ18
6圈带传动处直径范围(mm)
Juounal dia.of belt drive(mm)
φ20~φ85
7平衡转速(拖动工件直径Φ100时)(r/min)
Balancing Spced(work diameterφ100mm)(r/min)
300~4000(变频调速)
8电动机功率(kW)
Motor Power (kw)
0.25
9最小可达剩余不平衡度(g.mm/kg)
Min. Achievable Residual Unbalance(g.mm/kg)
≤0.3
10不平衡量减少率(URR)
Unbalance reduction ratio(URR)
≥95%
